雕刻機從加工原理上講是一種鉆銑組合加工,廣告雕刻機的一個完整的雕刻操作過程分為以下四個步驟:首先,在雕刻軟件中計算好路徑文件,然后生成G代碼目標文件,接著把文件下載到DSP操作手柄中,最后在廣告雕刻機上完成雕刻加工過程,下面將為大家來簡單地介紹一下廣告雕刻機的加工步驟內容,一起來簡單了解一下吧……
1、首先在文泰軟件中按內容排好版面,或在其他軟件里排好版,導入文泰雕刻軟件中。
a)胸牌制作(常規大小:2CM×7CM)
常用刀具:20°×0.120°×0.230°×0.130°×0.2
首先用稍大點的刀(刀尖寬度大點)計算走刀路徑,用“2D”計算時銑底刀具與勾邊刀具要保證是同一把刀,重疊率一般在20%—30%左右,然后通過局部放大檢查路徑,看細筆畫能否過刀,若能過,盡量采用大刀;若不能過,則改用稍小一點的刀具,再試,直致能過滿意為止。
b)PVC字切割
常用刀具:12mm(切10MM及以下厚度)17mm(切15MM)22mm(切20MM)

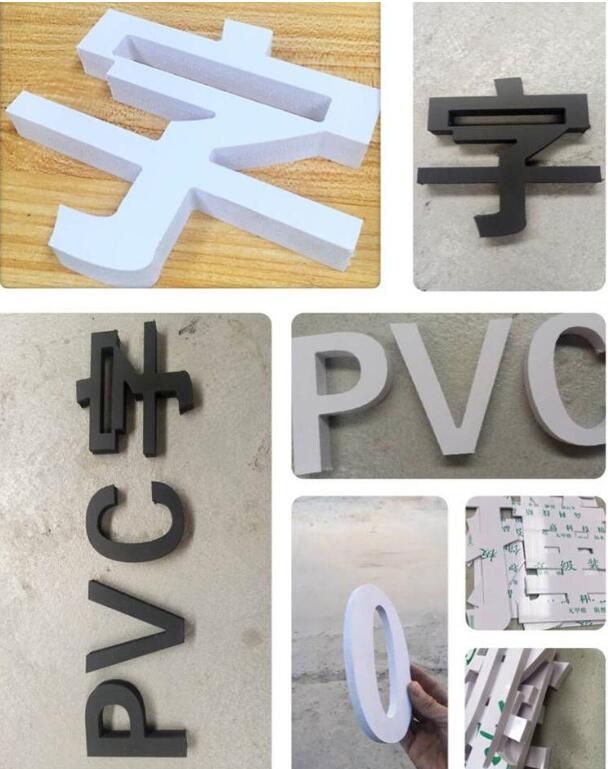

PVC廣告字
因PVC材料熔點較底,一般在材料表面字邊緣會有部分熔瘤現象,需要用美工刀修飾一下,這會影響字的美觀效果,而緊臨臺板面則光滑平整,因此我們建議:切PVC字時,先將加工對象作鏡像處理,再算刀具路徑,這樣保證字面向下,即字邊緣光滑整潔。
切割時要保持字的大小不變,需選擇外輪廓切割;且計算雙色板及PVC切割路徑時,勾邊要選擇“順時針”算路徑。
c)水晶字的切割
常用刀具:同PVC,只是建議切割20MM厚的亞克力時,選用∮4×22的刀具,更耐用一些。其他厚度選用∮3.175即可。水晶字熔點高,不需要切割時做鏡像處;勾邊要選擇“逆時針”算路徑。
2、以G代碼文件格式保存雕刻路徑,以便傳到DSP手柄控制軟件。
在文泰雕刻軟件中算好路徑后,最好先在文泰中把雕刻路徑保存一下。
再單擊工具箱“雕”旁邊的“G”圖標,彈出“將雕刻結果存成文本文件”的窗口,單擊“查找”定義文件名(強烈建議存為中文文件名),其中“保存類型”應改為“G-codeFiles(*.nc)”,單擊“保存”返回上級窗口;再設定抬刀距離:一般雕刻設為2mm即可;切割時稍大點,一般5mm-8mm左右;再單擊“確認”存盤,當此窗口消失后,存盤完畢。
3、下載G代碼文件到DSP手柄
將手柄與電腦通過USB線連接,屏幕上顯示為“是否回原點”,可以不理會;也可以直接按手柄上的(手柄最下面一排右邊數第二個鍵)彈出XYZ坐標參數。
在桌面上啟動“DSP下載控制軟件”,單擊“文件”,單擊“打開”彈出“打開窗口”,將“文件類型”改為“所有文件(*.*)”,在第2步的存盤路徑中找到保存有路徑的文件,單擊它出現“文件名”欄內,再單擊“打開”調入版面。
a)單擊“查看”可選擇“顯示全部”,或者用F3,F(xiàn)2鍵對文件內容放大,縮小。
b)在下載文件前,需確定加工參數,請單擊“配置”,單擊“自動加工配置”修改加工參數
供參考:①自動加工速度:雕刻可以選擇2000-4000
切割PVC亞克力選擇:1000-2000
?、谧詣涌者\行速度:2000-3000即可
?、勐涞端俣缺堵剩?.5-1(視加工材料定)
c)單擊“操作”,單擊“下載加工文件”彈出“請輸入加工數據名稱”
?、偌庸?shù)據名稱:強烈建議取中文文件名,最好跟雕刻內容有關系(方便以后查找)
?、谙螺d到哪個文件:共有9個位置可選,在手柄用切換頁面,一次顯示3個文件
?、凼欠穹猪摚簳簳r沒有用處可以不選
單擊“確認”下載文件,完畢后,關閉軟件,拔下USB手柄。
4、雕刻機上的操作
將手柄連接到雕刻機控制線上,打開整機的控制電源,再打開主軸電源(在雕刻機上禁止帶電拔插USB手柄)。
當手柄屏幕上提示“是否回原點”時必須按左下角鍵,回歸機械原點,完成整機初始化工作。
這時通過手柄上的移動電機頭左右運動;移動龍門前后運動;移動主軸電機上下運動,讓刀具靠近加工材料表面。一般做法是先移動XY兩軸,大致到要定點的位置,再移動Z軸向下:這時先通過鍵切換成低速狀態,在手柄屏幕左下部有狀態顯示,通過鍵切換成連續方式,觀察刀具快接近材料面時,再次通過切換成步進模式,在屏幕左下角一樣有提示,通過按來啟動主軸電機,讓刀具高速運轉起來,當速度穩定下來以后,把刀具定點在材料表面。
當?shù)毒叨ê眉庸c以后,在雕刻工作之前,必須按鍵,將XY兩軸坐標歸零,再按將Z軸坐標歸零,當屏幕XYZ軸坐標均顯示為0時,系統會自動記憶本次操作的加工原點,供下次加工調用;這時再按屏幕將彈出3個待加工的數據文件(一共是9個文件,可通過翻頁循環查找),當找到要加工的文件后,按其前面對應的數字鍵,先跳出加工文件名稱,稍后跳出加工參數(自動加工速度,自動空運行速度,速度倍率),其中的“速度倍率”可通過進行增減,最小為0.1,最大為1;實際加工速度由自動加工速度跟速度倍率的相乘的積而定。
實際加工速度=自動加工速度×速度倍率速度倍率最大為1即全速、最小為0.1,即自動加工速度的1/10。
當?shù)窨屉p色板時,可先將倍率調為0.5,即一半左右,看實際加工效果如何,再確定增加多少速度(注:雕刻加工時屏幕左下部顯示)
當切割亞克力時,速度不要超過1000,當定好速度倍率時,按手柄上的,開始輸出加工。
以上即為廣告雕刻機的加工步驟的全部內容,希望這篇文章對大家能夠有所幫助,其它行業知識,可參閱本站其它行業知識。
