廣告雕刻機的限位開關和工作路徑？廣告雕刻機是一種專門用于雕刻和切割的設備。廣告雕刻機可以切割的材料包括了金屬和非金屬。非金屬包括了亞克力、pvc、有機玻璃、木板等。廣告雕刻機有國產和進口之分。進口廣告雕刻機價格昂貴，后期維修成本也高，但是性能穩定。而國產廣告雕刻機雖然價格便宜，但是不穩定。怎么辦呢？得馬是一家專業生產廣告雕刻機的廠家，擁有十年的行業經驗，生產的廣告雕刻機性能相當穩定。今天得馬小編就來說下“廣告雕刻機的限位開關和工作路徑”。

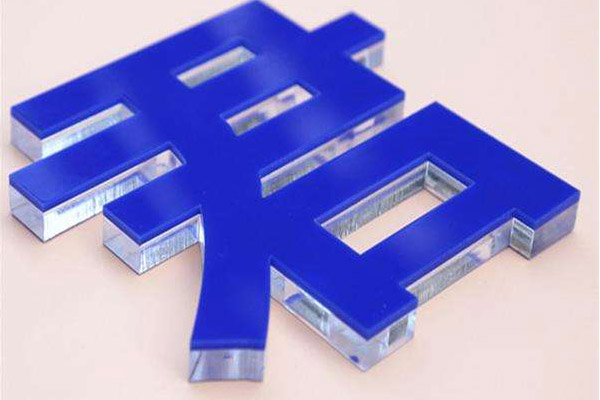

亞克力字

　　廣告雕刻機的限位開關和工作路徑是什么？

　　1、廣告雕刻機的限位開關:限位開關是數控雕刻機中最常見的一個配件，形狀不大，但關系卻很大。很多客戶不明白限位開關是干什么用的，有的甚至在廣告雕刻機使用過程中無意中會觸動限位開關，引發廣告雕刻機故障等現象的出現。限位開關又稱行程開關，是安裝在相對靜止的物體上或運動的物體上，當動物接近靜物時，開關的連桿驅動開關引起接點分?jǐn)嗷蛘邤嚅_的接點閉合。

　　2、廣告雕刻機的工作路徑：是指設備需要進行切割的路線和圖案。

PVC字

　　廣告雕刻機的限位開關在哪里？

　　一般的話XYZ，三軸各有一個，Y軸在龍門左邊，X軸的話在龍門橫梁上，Z軸的話把鈑金件拆開就能看到！

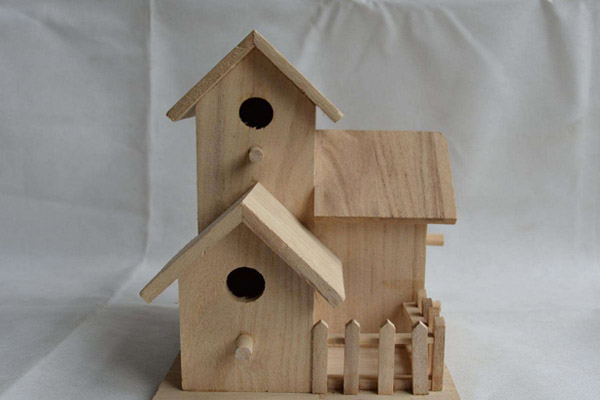

廣告雕刻機切割樣品

　　廣告雕刻機的限位開關觸發的原因？

　　1、雕刻路徑超出了廣告雕刻機范圍:需要在廣告雕刻機雕刻軟件中參數設置軟限位。

　　2、客戶在使用廣告雕刻機廣告雕刻機時，要盡量設計好合理的廣告雕刻機范圍，設置好相應的軟件參數:也要時常檢查一下限位開光是否靈活等。

　　廣告雕刻機的工作路徑需要產生的原因？

　　第一、計算機設計的只是輪廓圖案，通過計算雕刻路徑才能確定雕刻機刀具實際加工的路徑，從而驅動雕刻機雕刻出所需要的圖案。

　　第二、使用不同的刀具，雕刻不同的深度，雕刻路徑都不一樣。例如由于雕刻刀具有一定的寬度，在不同的雕刻深度下，刀刃所切削的寬度不一樣。設計一個邊長為10厘米的正方形，如果選用刃寬為1毫米的**，雕刻刀沿設計路線行走，實際上刻出的是9.9厘米的正方形。因此，要刻出10厘米的正方形，就必須考慮到刀具的影響，稱之為“刀具補償”。

　　第三、滿足特殊的雕刻效果。例如影象雕刻是把灰度圖像中的灰度變成雕刻深度進行雕刻，而三維立體字是利用錐刀自身的特性，刻出由淺到深的變化。

　　廣告雕刻機的工作路徑計算時必須滿足的條件？

　　另外需要說明的是計算圖形的雕刻路徑時，要得到正確的結果，圖形必須滿足以下條件：

　　1、圖形的每個回路都是閉合的。

　　2、圖形的每個回路不存在自相交。

　　3、圖形的任意兩個回路之間沒有交點。

　　廣告雕刻機的工作路徑保存設置？

　　第一：雕刻機文件的保存類型：標準G代碼、緊縮G代碼、HPGL3D、文泰NC。一般我們雕刻機選擇*.nc格式保存文件。

　　第二：雕刻機原點位置：在加工前機器對刀的原點。我們可以在依據特征點中選擇所給定的5個點位置，也可以直接輸入X、Y、Z的值進行原點的確定。

　　第三：雕刻機抬刀距離：是指在雕刻輸出時，刀具空走時刀尖距離材料表面的高度。這個數值要根據材料的實際尺寸來設置，如果材料厚度比較均勻，數值越小機器的無效行程越短，越節省時間。

　　第四：雕刻機文件名的命名以及存儲路徑：點擊“瀏覽”按鈕，選擇所要存儲的路徑，起個文件名，點擊“保存”按鈕，相應的路徑就會保存在您所命名的文件里。

　　第五：雕刻機路徑的上移、下移：當制作一個作品需要多個加工路徑來完成時，就有了路徑加工先后順序的選擇，路徑加工順序的優先選擇可以節省加工時間，從而提高工作效率。

　　第六：雕刻機路徑的刪除：當某個加工路徑不需要，或者是要對某個加工路徑進行修改，就需要?jiǎng)h除該路徑。

　　廣告雕刻機的工作路徑設置？

　　1、首先到路徑的編輯功能：首先設置起始點，可以將數控雕刻機雕刻路徑中任意一點定義為雕刻路徑的起點，來改變加工時落刀點的位置，可以根據加工工藝的要求來調整起始位置。

　　2、其次就是設置路徑反向，將所選擇的數控雕刻機雕刻路徑改為反方向，使加工方向與加工材料的紋理相吻合。使加工效果更加完美。再次設計圓弧擬合，對于刀具路徑和加工計算而言，使用圓弧曲線所得到的結果與短折線相比會更好。它可以大大較少刀具路徑，節省加工時間，而且會使加工出來的曲線更加圓滑。

　　3、最后是設置連接：連接設置是為了在進行切割時，避免加工結束前，由于被加工對象的移動而導致的加工部件損壞或加工錯誤，要求被加工物件不完全斷開，待加工結束后手工將其分開。可以在沒有加工要求的位置對材料進行連筋設置。

　　廣告雕刻機的工作路徑相互轉化的步驟？

　　一、Artcam是現在數控雕刻機雕刻路徑編輯常用的軟件之一。Artcam之所以成為木工雕刻機比較通用的編程軟件，不僅僅是因?yàn)樗δ軓?qiáng)大，而且該軟件還可以輸入一些比較通用格式的浮雕模型。CAD格式的模型、pro/e格式的、3dmax格式的都可以輸入到軟件里面進行編程操作。下面簡單介紹如何輸入三維DXF模型，然后對此模型進行縮放、定位，最后將其粘貼到ArtCAM浮雕上。

　　1、首先從文件工具欄中點取新的文件圖標，產生一新的文件。

　　2、在新的模型尺寸對話視窗中輸入高度100mm，寬度100mm，分辨率1002x1002點。

　　3、點取接受。

　　4、從菜單選項中選取文件–輸入…－三維模型選項。

　　從目錄下選取dxf模型文件，打開以后模型文件就會出現在三維查看中，屏幕上同時出現粘貼三維模型對話視窗。

　　二、可將三維模型進行以下編輯：

　　1、指定模型基準X，Y，Z位置或中心。

　　2、繞任何主軸旋轉。

　　3、繞X，Y或Z軸鏡向。

　　4、調整模型尺寸–調整尺寸時可保持模型比例或使模型沿某個軸伸展。

　　5、縮放模型–可按比例縮放或是沿某個軸伸展縮放。

　　編輯完畢以后點擊“粘貼”，模型就呈現出來了。這樣我們就可以選擇刀具進行編程了，最后路徑文件保存為浮雕雕刻機指定格式文件。然后就可以導入到數控雕刻機進行雕刻。

　　圍繞“廣告雕刻機的限位開關和工作路徑”的內容，我們介紹的很清楚了。如果想要購買的朋友，可以直接撥打13386608884咨詢電話。
